PRODUCT · 공정 02
ISONITE TF+
산화철 피막으로 내식성까지 끌어올린 복합 표면개질
TF1 + POST OXIDATION
PROCESS 종류 : QPQ, SQ, SQP
ISONITE TF1의 특성을 바탕으로, 최외곽 표면에 Fe3O4층을 형성시켜 내마모·내식성·내용손성 특성을 더욱 향상시킨 기술적으로 응용 발전된 복합 표면 개질 PROCESS이다.
구성 : ISONITE TF1 + LiFe3O4 (1~2㎛)
주요 특성
- 내마모성
- 내소착성
- 내식성
- 내용손성

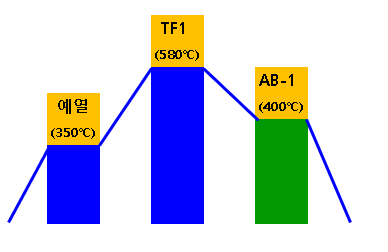

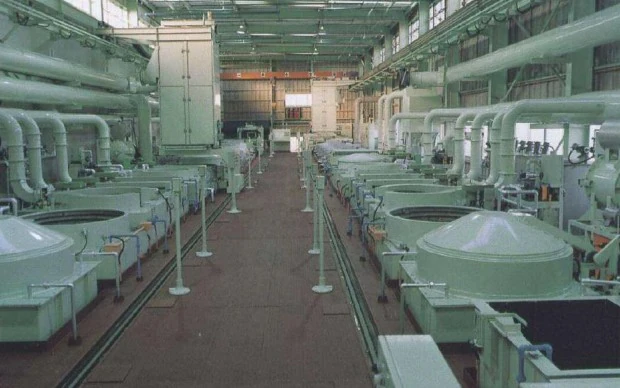

SQ 공정도 (TF1+AB-1)
피처리품을 우선 400℃ 전후로 예열해서 580℃의 질화 염욕에 일정시간 침적합니다(TF1). 다음으로 가공품을 직접 400℃의 AB-1 염욕에 일정시간 침적 후 냉각합니다(AB-1). 피처리품은 광택이 없는 흑색으로 내피로성, 내마모성, 변형에 대하여 뛰어난 성능을 얻을 수 있습니다.

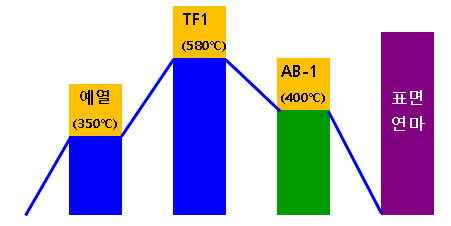

SQP 공정도 (SQ+표면연마)
SQ 처리된 피처리물을 요구 정도에 따라서 BARREL, BUFF, SUPER FINISH 등의 표면 연마에 의해 소정의 표면조도로 연마한 PROCESS이다. 이때 SQ PROCESS로 얻어진 제성능보다 뛰어난 내식성과 윤활성이 있는 깨끗한 금속 광택의 표면을 얻을 수 있습니다.

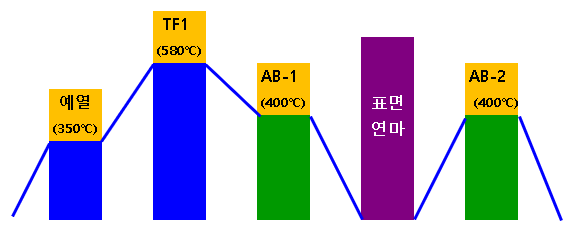

QPQ 공정도 (SQP+AB-2 재산화)
SQP PROCESS 종료 후 산화염욕 AB-2에 일정시간 재침적 처리한 PROCESS이다. 이것에 의해 경질 Cr 도금보다 우수한 내식성을 얻는 것이 가능하며, 또 표면조도 등의 특성은 SQP PROCESS와 같은 우수한 광택의 흑색 표면을 얻게 됩니다.

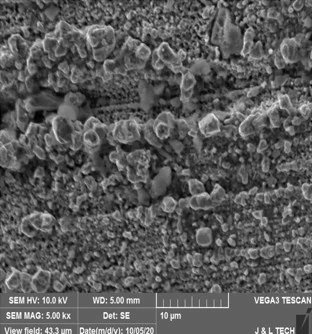

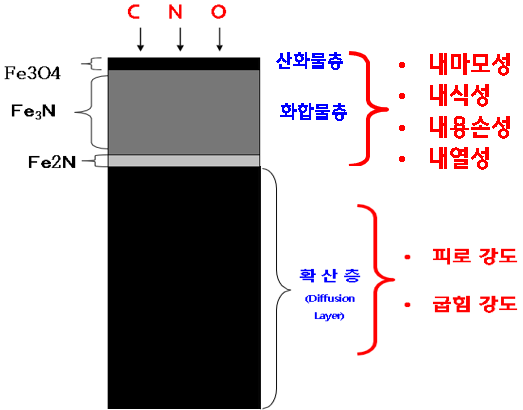

ISONITE TF1가 갖고 있는 질화층 특성 위에 산화철 피막(Fe3O4)의 효과로 전체적으로 뛰어난 내구 특성의 향상을 보이고 있다.
내식성, 내용손성, 내마모성 등의 측면에서 ISONITE TF에 비해 현저한 특성 향상 효과를 나타내고 있다.

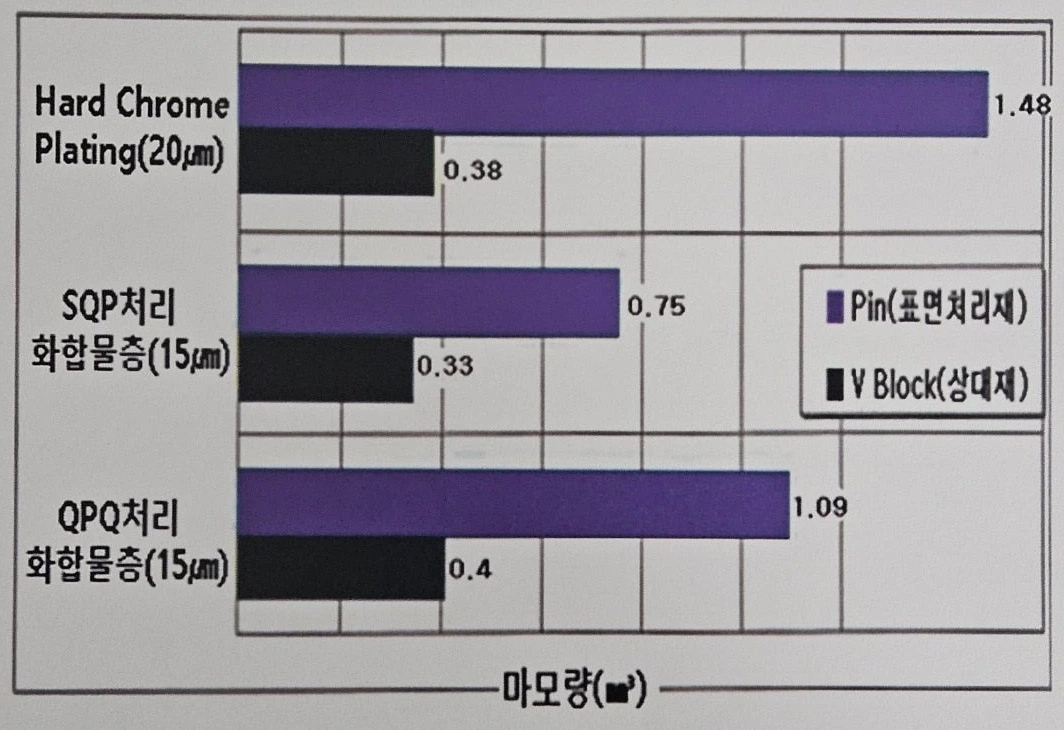

내마모성
- PIN : S45C + 각종 표면처리
- V Block : KMS-7
- 윤활유 : Cosmo Oil AW-32
- 회전 속도 : 0.1m/sec
- 하중 : 200kgf
- 시간 : 10min
- 마모량 : 마모 감량을 측정하고 비중으로 환산.

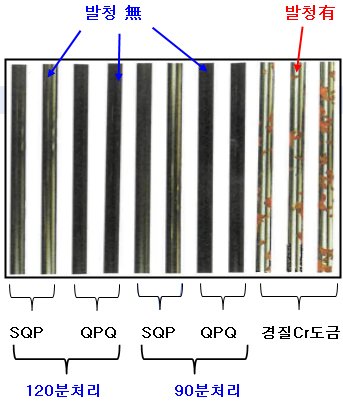

내식성
- 염수분무 내식성TEST조건
- TEST 재질 : S33C
- 부식 시험 : 5% 염수분무
- TEST 시간 : 120HR
- 처리 공정 시간
- 질화시간 : 120분, 90분
- 경질Cr도금 : 18㎛
- TEST결과
- 경질Cr도금 50HR에서 녹 발생
- SQP, QPQ공정에서 전혀 녹 발생치 않음.

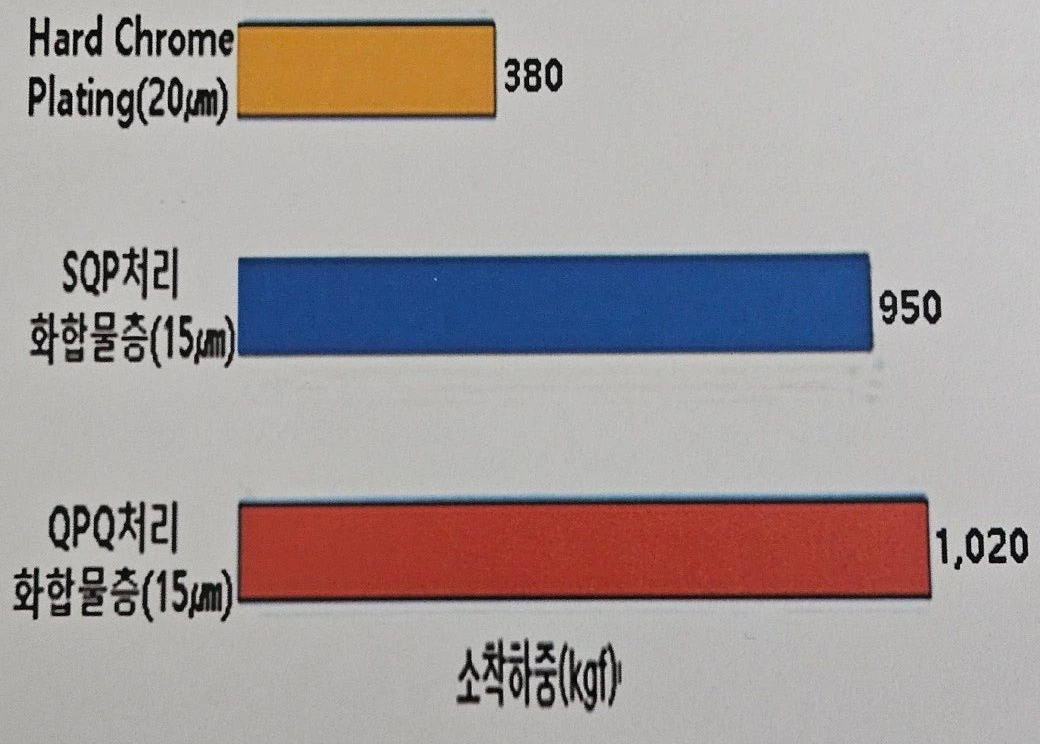

내소착성
- PIN : S45C + 각종 표면처리
- V Block : KMS-7
- 윤활유 : Cosmo Oil AW-32
- 회전 속도 : 0.1m/s
- 하중 : Step Up Type (16kgf/sec) μ=1.1×T/P
* KMS-7
- (60% Cu, 3.0% Mn, 1.0% Si, 1.5% Al, 0.7% 특별한첨가원소, 기타 Zn)

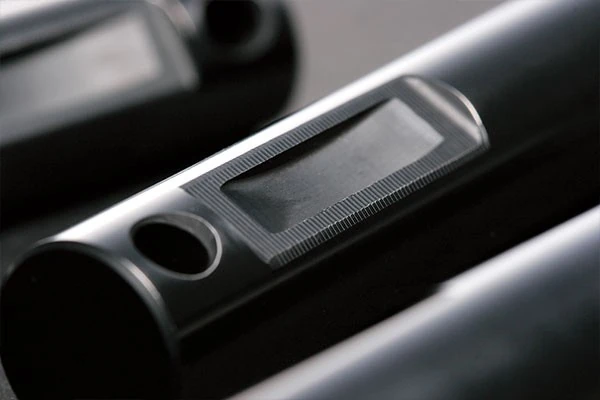

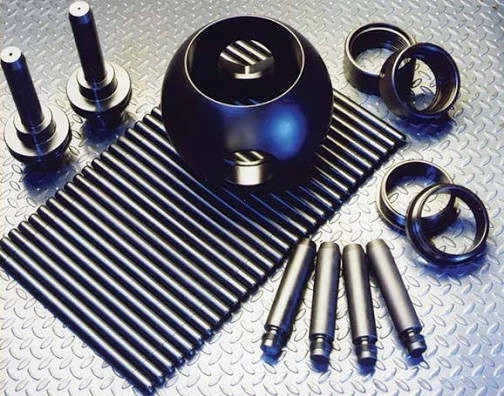

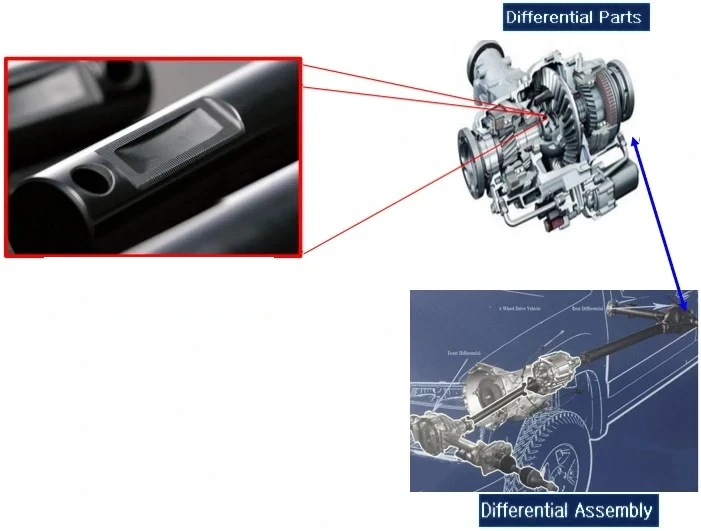

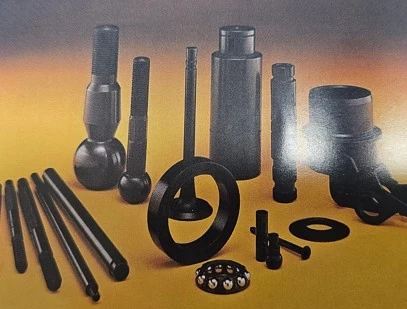

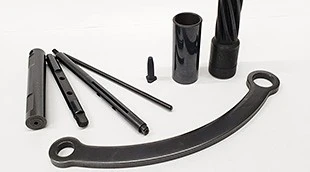

Gas Spring Rod, Cam Shaft, Shock absorber rod, Diff pinion shaft
다이캐스팅 금형 & 부품 등의 내용손성이 중요한 곳
화학플랜트, 해양플랜트 등의 밸브·펌프류 등 높은 내마모·내식성이 요구되는 부품
